Секция для раскрашивателя (К3-Мебель)
Поверхность каждого объекта в программах К3 делится на секции, для того, чтобы можно было на разные части объекта наложить разную текстуру. Вернемся к карточке Полутоновая заливка, к блоку Выбранные объекты и их секции и поговорим о секциях.

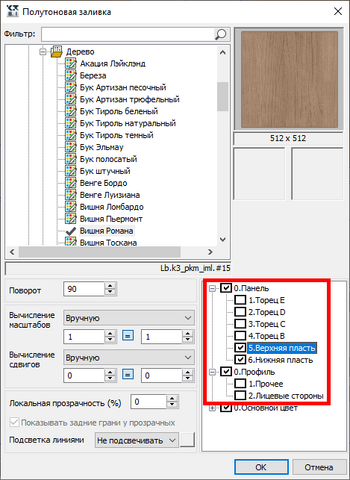

В К3-Мебель разным типам объектов назначены свои секции для раскрашивателя. Например, у полотна панелей и столешниц их шесть — это верхняя и нижняя пласти и каждый из четырёх торцов. У профилей, в т.ч . кромок (рис. 1) — лицевые стороны и прочее.

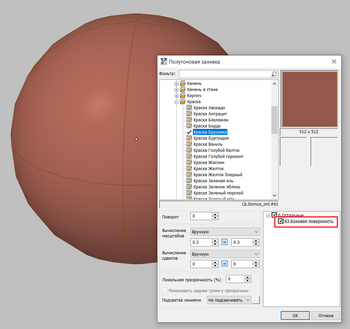

У объектов, не относящихся к «мебельным», также есть свои секции раскрашивателя: например, у параллелепипеда их шесть (рис. 3), а у сферы — всего одна (рис. 4).

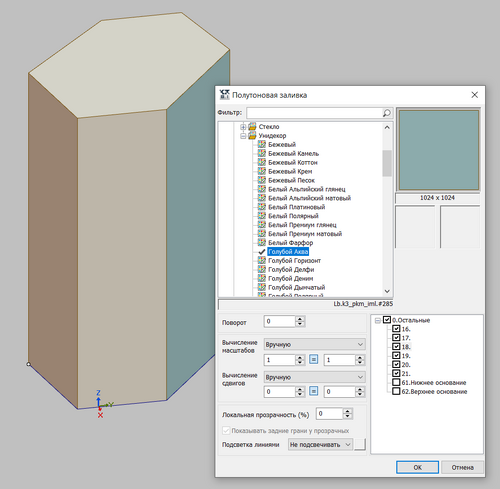

Также секции назначаются системой и объектам, форму которых пользователь создает сам, вручную. Например, у объектов, создаваемых путём кинематического «выдавливания» образующей полилинии, по умолчанию три секции - нижнее основание, верхнее основание и боковая поверхность. Однако пользователь может разбить объект на другие секции при его создании. Подробное описание работы с секциями для раскрашивателя вы можете прочитать в Руководстве пользователя по К3.
